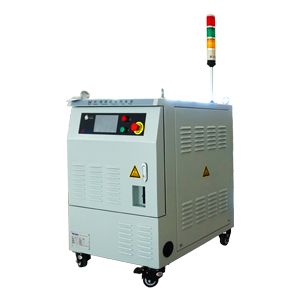

80KW電磁感應加熱設備參數
| 設備參數 | HYMF80/380 |
| 額定輸出功率 | 80KW |
| 額定輸入電流 | 143A |
| 輸出功率可調范圍 | 0.5%~100%額定功率 |
| 輸出電流可調范圍 | 2%~100%額定電流 |
| 控制精準度 | 1% |
| 輸出電流可調靈敏度 | 最小0.1A |
| 輸出功率可調靈敏度 | 最小0.1KW |
| 諧振頻率跟蹤范圍 | 5-30KHz諧振頻率范圍可根據不同工件材質定制 |
| 功率 | ≥95%，包括輸出隔離變壓器 |
| 功率因數 | ≥95%，20%以上額定功率 |
| 輸入電源電壓 | 380VAC三相 |
| 輸入電源電壓允許波動范圍 | -30%~+10% |
| 輸入電源頻率 | 50KHz/60KHz |
| 過載能力 | 1.10倍額定，1分鐘 |
| 柜體防護等級 | IP20 |
| 冷卻方式 | 全空冷 |
| 環境溫度 | -40℃~40℃ |
| 海拔 | ≤1000m，大于1000m降額運行 |
| 裸重量 | 180kg |
| 外形尺寸 | 700mm*600mm*920mm |
| 長圖記錄儀 | 高度：350mm |
80KW電磁感應加熱設備適用范圍：
可適用于：焊前預熱、焊后消氫、普通加熱、焊后熱處理、校直、釬焊、熱套、熱拆、透熱等。
80KW電磁感應加熱設備功能特點：
1.安全低損耗高冗余設計——快速 IGBT 驅動
系統采用自主創新的快速 IGBT 驅動電路，與現行驅動電路相比，能明顯改善諧振波形，降低死區時間，并進一步降低開關損耗，增加高頻跟蹤逆變的穩定性；同時具有短路保護和欠壓保護功能。
2.多種模式不間斷運行——四種運行模式
→ 恒輸出電流運行
→ 恒輸出功率運行
→ 溫度閉環運行
→ 工藝運行模式分段運行：裝置內置 32 個可編程（面板輸入）運行段，每段均可設置運行方式和定時時間
（包括上述運行方式以及恒升降溫速率運行），因此裝置可以實現按照指定的曲線運行。
且運行時可選擇跳過、重復段，并具有在線修改段的功能。
3.實時跟蹤保護——RS232/RS485 通訊功能
裝置配置 RS232/RS485C 接口和通訊協議，通過 RS232/RS485，可以實現通訊控制，并與其他設備協調運行，完成對加熱對象特別的過程控制。
4.模塊化人性化的便捷設計——完整的用戶接口
裝置的用戶接口包括隔離的數字量輸入輸出接口、繼電器接點輸出接口，隔離的模擬量輸入接口、RS232/RS485 通訊接口。裝置對外的報警和故障信號由繼電器接點信號輸出。通過用戶接口，可以方便地實現遠方控制、中央控制打印輸出溫度曲線數據等功能。
